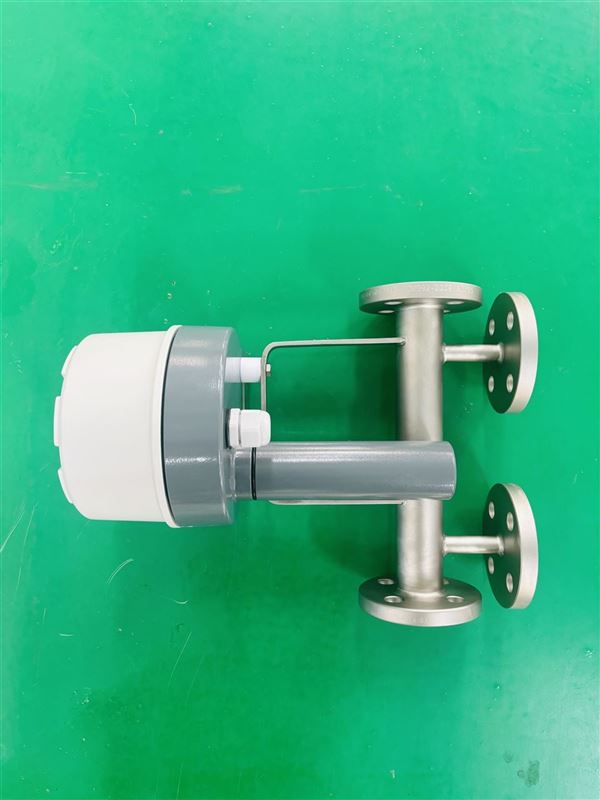

保温夹套型金属管转子流量计（又称金属管浮子流量计）是一种基于变面积测量原理的流量仪表，通过浮子在锥形管内的位移反映流量大小，特别适用于需要保持介质温度稳定的工况。

      保温夹套型金属管转子流量计（又称金属管浮子流量计）是一种基于变面积测量原理的流量仪表，通过浮子在锥形管内的位移反映流量大小，特别适用于需要保持介质温度稳定的工况。

     工作原理：  浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的 最大外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量W，向上的浮力F和流体的动 力P，

      保温夹套结构（核心特色）

测量管外侧包覆双层夹套，形成保温流体容腔

夹套设有进口和出口，可接入加热介质（蒸汽、热水）或冷却介质（冷水）

     保温夹套功能：

防止高粘度介质凝固或结晶

避免低沸点流体汽化

确保测量管内介质温度稳定，维持测量精度

    保温夹套型金属管转子流量计安装要求

管道方向：必须垂直安装，流体自下而上流动

前后直管段：入口处≥5 倍管径长度的直管段，确保测量精度

保温系统连接：

加热介质：蒸汽或热水，入口在上、出口在下（利于排气）

冷却介质：冷水或冰水，入口在下、出口在上（利于充满）
