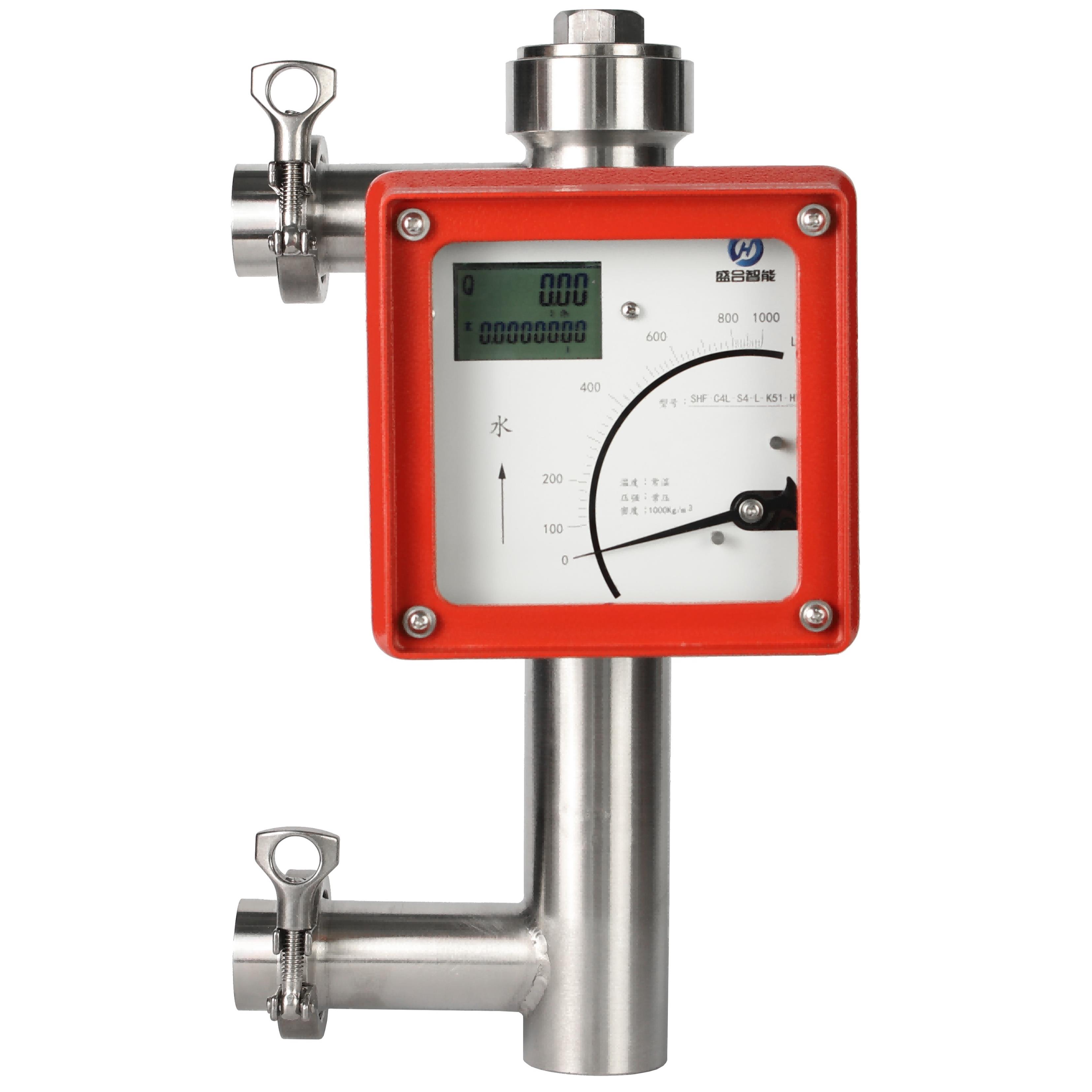

侧进侧出金属管浮子流量计卡套连接主要用于实时监测液体、气体的瞬时流量与累计流量，耐受高温、 高压及腐使性介质，通过磁耦合非接触传感输出精准信号，并支持流量超限报警与数据远程传输功 能。

侧进侧出金属管浮子流量计卡套连接技术参数

仪表型号：SHF

安装形式：

侧侧安装，侧进侧出

指示器 现场就地瞬时流量指示

  现场就地瞬时流量指示，带上下限位警报

  远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆

  远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型

  3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出

测量范围 ：上量程 0.5～5m3/h水，15～150m3/h Air at ATP

介质温度 ：就地型 -40℃～+300℃  远传型-20℃～+80℃

环境温度 ：就地型 -40℃～120℃   远传型-20℃～70℃

精度：  就地型 ±1.5%         远传型±1.0%

量程比： 10：1

防护等级： IP65  IP67

防爆标志： ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型

电缆接口 ：本安型：M20×1.5 隔爆型：1/2"NPT

公称压力： DN15-DN50  4.0Mpa           DN80-DN200  1.6Mpa

夹套形式 ：保温夹套、冷却夹套

连接形式 ：法兰连接 标准HG/T20592-2009

附件:      磁过滤器   直管段

一、核心定义与适配前提

二、安装前准备

1. 参数核对

• 公称通径 DN32（对应管道外径通常 42mm），连接方式多为 PN16 RF 法兰或 M42×2 螺纹，压力 / 温度等级匹配工况。

• 确认流向标识（壳体箭头），侧进侧出需与管道流向一致，严禁反向安装。

2. 管道预处理

• 管道水平平直，内壁无焊渣、锈蚀、结垢，安装前吹扫清洁。

• 介质含杂质时，上游加装 20-40 目 Y 型过滤器，过滤器与流量计间留≥5×DN（160mm）直管段。

三、关键安装要求

四、安装与调试步骤

1. 固定管道支架，将流量计吊装至安装位，调整水平度（水平度偏差≤1°），确保两侧法兰 / 螺纹同轴。

2. 装垫片（不偏心、不突出），对称拧紧螺栓（分 2-3 次逐步紧固，避免局部应力）。

3. 缓慢开启上下游阀门，排净管道内空气（液体介质），观察浮子是否随流量平稳升降，无卡滞、抖动。

4. 核对示值与实际流量，通过变送器校准零点 / 量程，完成调试。

五、注意事项

1. 控制阀必须装在流量计下游，避免上游节流导致流场紊乱。

2. 户外安装时，接线盒朝上 / 侧，加装防雨罩，防止水汽渗入。

3. 禁止安装后在附近管道焊接，高温会损坏内部零件与密封件。

4. 定期检查过滤器（若有），清理杂质，防止堵塞。

六、常见故障与排查
