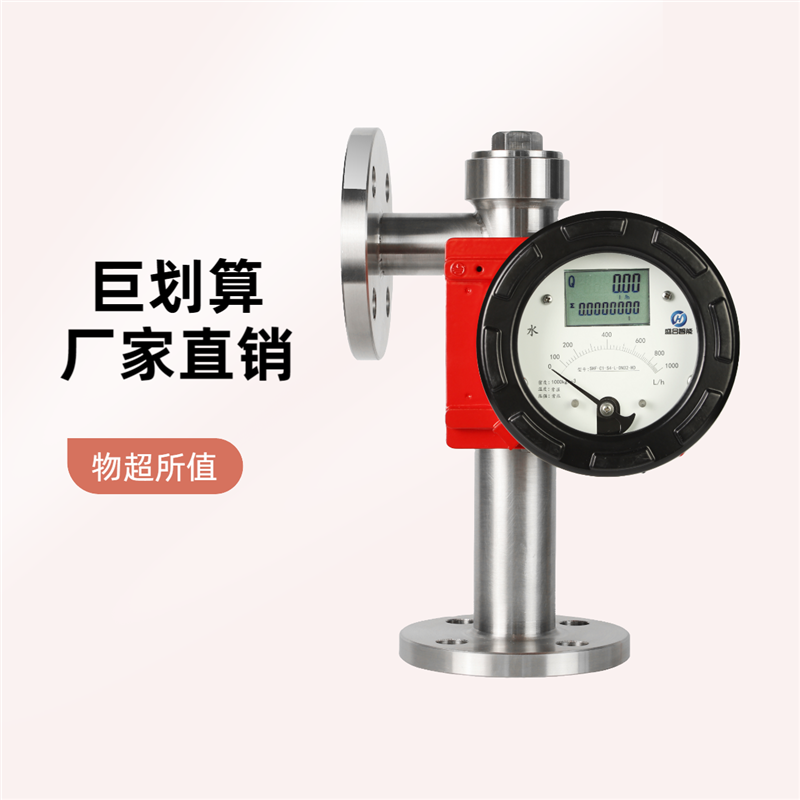

电池供电金属管转子流量计，利用流体的动力作用，使浮子在垂直安装的测量管中 顺流向上移动，浮子的位移量与流量的大小成比例。通过磁 传递系统，以不接触方式，将浮子位移量传给指示器直接指示流量的大小。

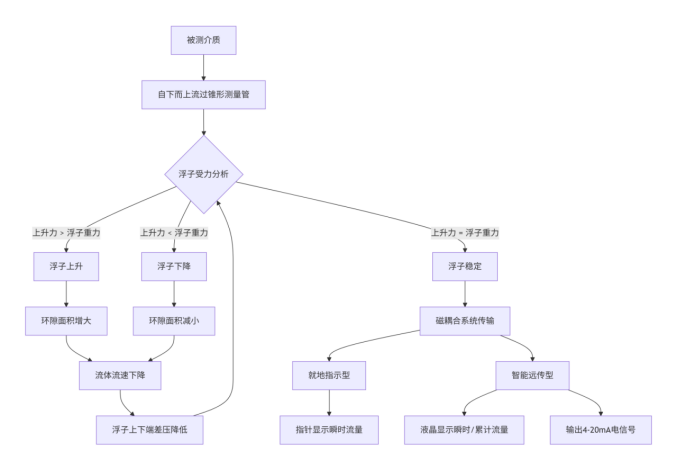

电池供电金属管转子流量计工作原理

浮子垂直安装在锥形测量管内，由于流 体的作用，它可以在锥形管中上下自由移动，浮子的外缘直径与锥形管形成的环形面积随着浮子位置 的变化而变化，当流体的流量稳定在某一数值时，浮 子也在某一个位置处于一种动平衡状态，它与锥形管 之间的环形面积也保持恒定，此时，浮子受到三个力 的作用：浮子向下的重量，向上的浮力和流体的动 力，这三个力达到平衡。根据流体动力学的柏努力方 程，力平衡方程和流体的连续性定理，可以计算出流 体通过环形面积的平均瞬时流量。

核心结构:锥形管、浮子点明主体部件;工作流程:流体流向、浮子运动与面积变化过程;

平衡机制:动力(升力)与重力平衡形成稳定指示;

功能关联:位置高度直接反映流量数值

一、核心原理与结构

1. 测量原理：流体流经锥形金属管，推动浮子至平衡位置，浮子位移通过磁耦合传递给智能指示器，转换为流量示值，电池仅为显示与数据存储供电。

2. 核心组件

• 测量管：304/316L 不锈钢或衬 PTFE（防腐），耐压 PN1.6~PN4.0（视口径）。

• 浮子：金属材质（如 316L、钛合金），适配介质密度与粘度。

• 指示器：3.6V 锂电池（典型 7.5Ah，连续工作约 3 年），LCD 双行显示，带掉电保护。

• 可选功能：4-20mA 远传（部分带低功耗模块）、上下限报警、HART 通讯（需额外供电）。

二、关键技术参数

三、选型与安装要点

1. 选型关键

• 确认介质（密度、粘度）、流量范围、压力 / 温度，避免超出仪表额定值。

• 明确安装方式：垂直（自下而上）、水平（侧进侧出）、底进侧出，不可混用。

• 含杂质时加装 20-40 目 Y 型过滤器，上游留≥5×DN 直管段。

2. 安装规范

• 垂直安装：与铅垂线夹角≤1°，流体自下而上；上游≥10×DN、下游≥5×DN 直管段。

• 水平 / 底进侧出：保证管轴同轴，水平度 / 垂直度偏差≤1°，同轴度偏差≤0.5mm。

• 支撑固定：管道加支架，避免重量作用于仪表壳体，减少振动。

• 流向标识：严格按壳体箭头安装，严禁反向。

四、安装与调试步骤

1. 核对型号、电池电量、密封件与连接规格（法兰 / 螺纹），清理管道焊渣、锈蚀。

2. 装垫片（不伸入管内），对称均匀拧紧螺栓（分 2-3 次），确保无泄漏。

3. 缓慢开启阀门，排净空气（液体），观察浮子平稳升降，无卡滞、抖动。

4. 核对瞬时 / 累积流量示值，通过面板按键校准零点 / 量程，开启数据备份与掉电保护。

五、维护与故障排查

1. 日常维护

• 定期检查电池电量（低电量报警时及时更换），避免断电丢数据。

• 清理过滤器（每 3-6 个月，视介质洁净度），防止堵塞。

• 户外安装加装防雨罩，避免接线盒进水。

2. 常见故障处理

   故障	可能原因	解决方法
   浮子卡滞	杂质进入 / 安装不垂直	清理管道、更换过滤器，校准垂直度
   示值不准	直管段不足 / 介质参数不符	延长直管段，重新标定或更换浮子
   显示异常	电池耗尽 / 电路故障	更换电池，检查接线与防爆密封
   密封泄漏	螺栓受力不均 / 垫片老化	对称复紧，更换适配垫片
