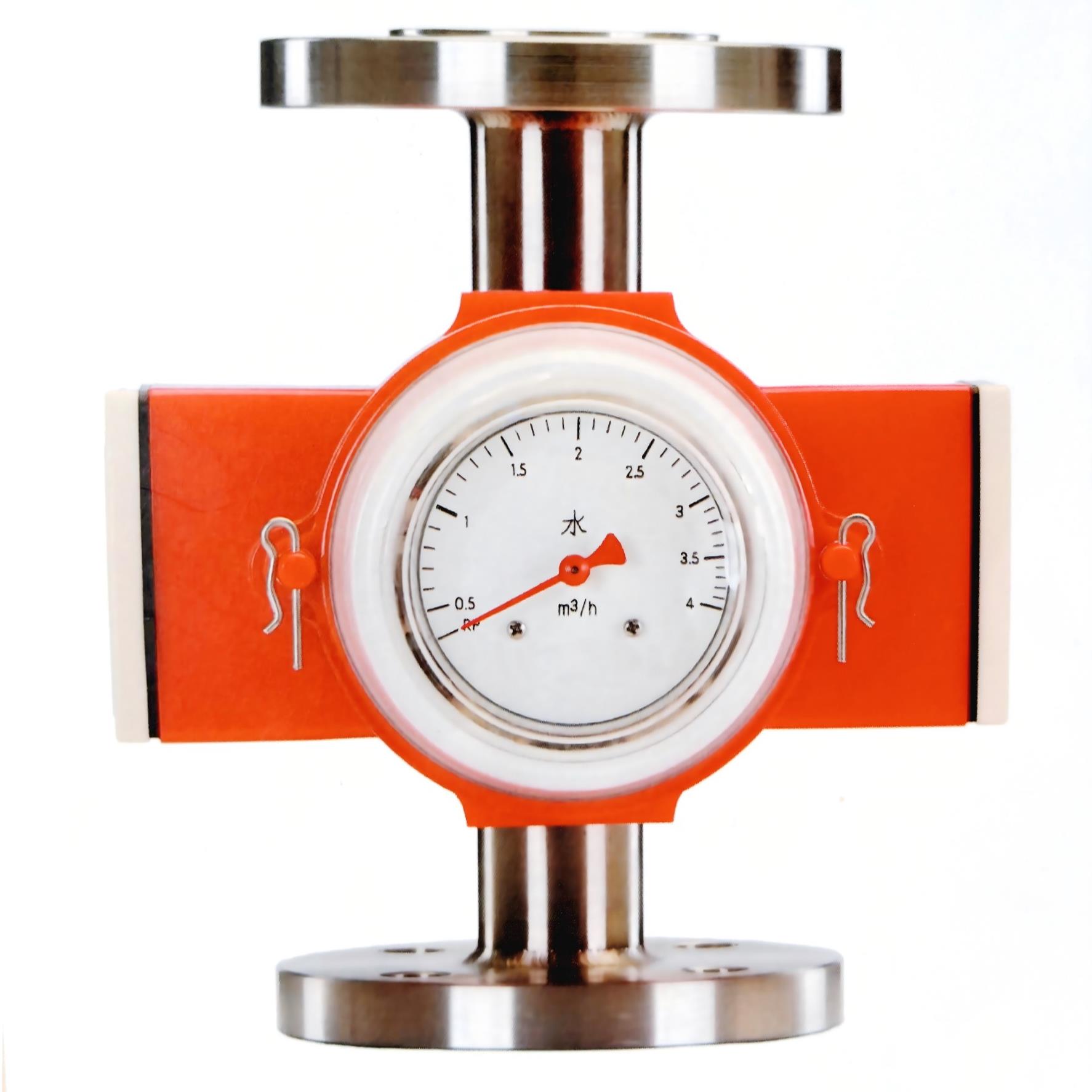

靶式流量开关水流量控制器，结构坚实、性能稳定,可广泛应用于发电机、电动机、礼机、压缩机、传送机和其它机器的冷和、相滑系统中。当流量高
过或低于设置的预置开关点时,它可以输出一个控制信号。

靶式流量开关是比较传统的类型，通过流体冲击靶片，靶片产生的位移带动内部的开关元件动作，来输出信号。优点是结构简单、成本低，对流体的清洁度要求不高

靶式流量开关水流量控制器结构坚实、性能稳定，可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流量超过或低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，即使仪表已经安装到管道上，它也可以很方便的进行调整。

主要特点：

·流线型结构设计、坚固耐用

·磁耦合测量系统

·垂直、水平方向安装任意，法兰或螺纹连接

·多种材料可选

·测量量程广

·清晰的流量显示刻度、读取方便，旋转指针

·1或2个流量限位开关点，量程内任意设置

靶式流量开关水流量控制器技术参数：

·精度：±8%、±12%、

·开关重复性：±2.5%

·供电电源

  标准型：直流24VDC供电

  交流型：交流220VAC供电

·输出信号

双稳态干簧管触点信号： 12VA（ 220VAC/ 0.5A），建议使用24VDC供电

双稳态放大继电器开关信号： 1200VA（ 250VAC/ 5A），建议使用24VDC或220VAC供电

·防护等级：IP65

·防爆类型：EXi本安防爆型

·主体材质：304SS，316L

·下量程：20～160L/h水

·上量程：70～250m3/h水

·介质温度

普通型-40～+120℃

高温型120～+300℃

·SHS1：管螺纹连接3/4"～2-1/2" PN4.0

SHS2·法兰连接DN15~DN50/65(1/2"~2-1/2")

SHS3·法兰连接DN80~DN200(3"~8")

·适用于水平、垂直管道

·旋转形式刻度

·1或2个流量限位开关

安装前注意事项

·流量开关在安装之前,需清理管道中的杂质、焊渣、污浊,建议采用压缩空气吹扫和洁净水冲洗,确保管道内部没有上述残留物。

安装时请注意仪表表体上标明的流体流向,箭头方向为流出方向。

建议出入口安装相当于口径5倍的直管段,以保证测量精度。如果入口端紧邻泵或弯头,酌情增加直管段长度

使用时注意事项

初次使用时，要尽可能减少水头冲击对测量部件的损伤，可以考虑先调小或关闭阀门，泵启动后缓慢打开阀门,使管道内逐渐充满直至阀门全开。·在使用过程中，尽可能避免频繁启动(或停止)泵，如果是工艺要求，需先将阀门关小或关闭后再对泵进行操作，规避正负水头对测量部件的损伤。
