垂直管道连接流量开关，采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。

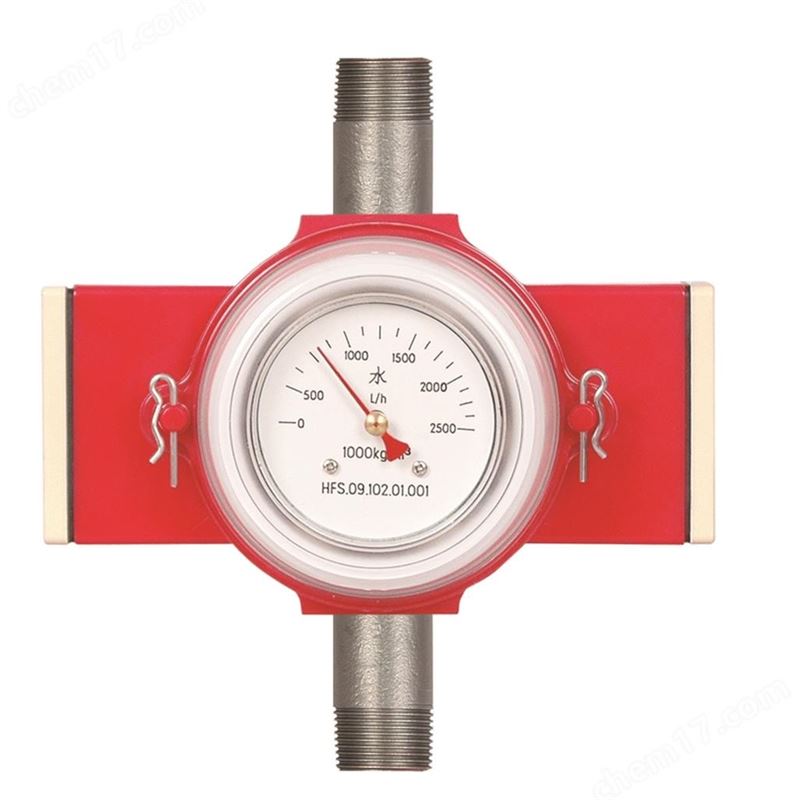

SHS垂直管道连接流量开关

开关结构坚实、性能稳定，可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流量超过或低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置，即使仪表已经安装到管道上，它也可以很方便的进行调整。

SHS垂直管道连接流量开关主要特点：

流线型结构设计、坚固耐用

磁耦合测量系统

垂直方向安装，法兰或螺纹连接

多种材料可选

测量量程广

清晰的流量显示刻度、读取方便，旋转指针

1或2个流量限位开关点，量程内任意设置

垂直管道安装的核心要求

和水平管道的法兰要求一致，需要匹配法兰的标准、压力等级、类型，同时根据介质选择对应的密封垫片，同样需要安装在垂直管道的直线段，上游保留 10 倍管径、下游保留 5 倍管径的直管段，避开弯头、阀门、变径的位置

流体流向：

必须保证流体是向上流动的状态，避免流体向下流动时，重力对流量开关的内部部件（靶片、活塞）造成干扰，导致监测误差或者误动作

安装位置：

同样需要安装在垂直管道的直线段，上游保留 10 倍管径、下游保留 5 倍管径的直管段，避开弯头、阀门、变径的位置

法兰连接的匹配要求

垂直管道流量检测的注意事项

垂直管道内的流体容易出现不满管的情况，安装前需要确认管路的流体是满管状态，否则会影响检测精度，如果是用于含有杂质的介质，同样需要在流量开关的上游安装过滤器，防止杂质卡滞内部部件
