700-800mm磁翻板液位计,磁翻板液位计以磁性浮子为感测元件，并通过磁性浮子与显示色柱中磁性体的磁耦合作用，反映被测液位或界面的测量仪表。‍

在线咨询

联系电话：13031417282

产品详情

品牌	其他品牌	价格区间	1-3千
产地类别	国产	应用领域	化工,石油,综合

供应700-800mm磁翻板液位计

磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转 180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

结构特点

无机械磨损：浮子与磁翻板之间通过磁力耦合，不存在机械接触，避免了由于机械磨损导致的精度降低问题。
显示直观：外部的翻板以红、白颜色变化显示液位的变化，具有良好的可视性，液位计的显示范围通常可以根据客户需求定制。
安装方便：结构简洁，通常采用法兰连接或直接安装在容器侧壁上，安装过程较为简便。
耐高压、耐高温：许多型号可以承受较高的压力和温度，适应不同工况条件，且具有较好的防泄漏性能，适用于有毒、有腐蚀性或高温的液体介质。

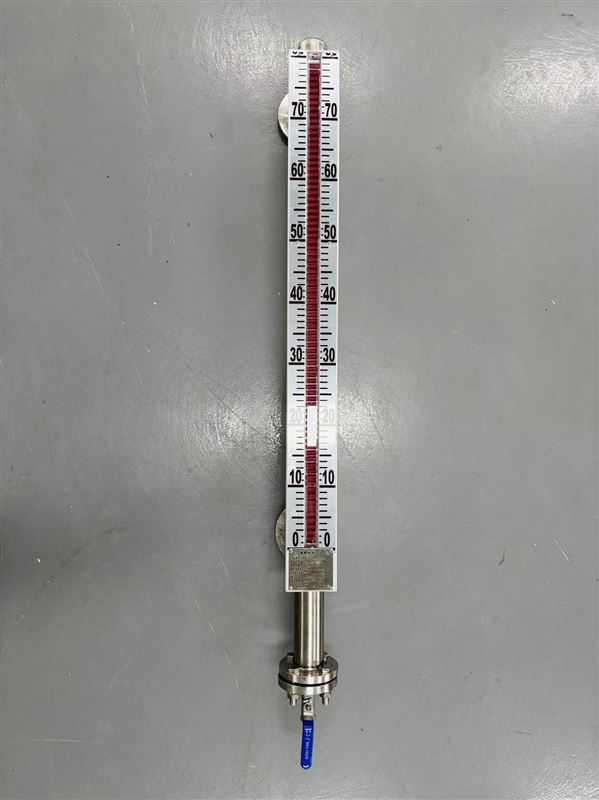

700-800mm磁翻板液位计

700-800mm磁翻板液位计

主要技术参数

型号	SHL1
测量范围	300---6000mm水（任选）
精度	±5mm ±10mm
防护等级	IP65 IP67
防爆等级	电远传本安型ExiaⅡCT6
防爆等级	电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6
介质密度	≥450Kg/m³
界面测量	两种介质密度差≥150g/L
介质粘度	≤150CP
介质温度	就地型：-70～+400℃
	远传型：-40～+200℃
	远传高温型：200℃～400℃
环境温度	-40～+70℃
过程连接	侧装式法兰DN20、DN25
过程连接	顶装式法兰DN100、DN150
工作压力	1.0 1.6 4.0 6.4 10.0 16.0Mpa
主体材质	201SS，304SS，316SS，316L，不锈钢衬PTFE
电气接口	M20×1.5，1/2"NPT，1/2"G
仪表类型	就地指示型：大型刻度条，双色显示，就地直读，翻柱直径8mm
	远传变送型：大型刻度条，双色显示，就地直读，二线制24VDC供电，4-20mA标准电流信号输出
	报警开关型：可在就地指示型或远传变送型上增加限位开关，实现液位控制功能
供电电源	二线制24VDC供电

磁翻板液位计的安装和调试的效果，会直接影响到后续液位测量的准确性和设备的使用寿命，需要注意这些问题：

安装注意事项

安装位置选择

要避开容器的物料进出口、搅拌装置附近，这些位置的流体波动会影响浮子的稳定性，造成测量误差，建议安装在容器流体相对平稳的区域
侧装式需要保证液位计的主体管和容器侧壁保持垂直，不能出现倾斜；顶装式要保证主体管和容器顶部的安装面垂直，避免浮子卡顿
如果测量的是有结晶、沉淀或者易结垢的介质，需要选择容易清理的安装位置，或者预留清理的操作空间

应用领域

磁翻板液位计广泛应用于化工、石油天然气、食品与饮料、水处理与污水处理、制药等行业，可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
