卡门涡街流量计是基于卡门涡街原理研发的流量测量仪表，主要用于测量气体、蒸汽、液体的体积或质量流量，是工业中常用的高精度流量测量设备

卡门涡街流量计工作原理

结构特点

• 无活动部件：测量过程中没有可动的机械部件，不会出现机械磨损，设备的稳定性强、使用寿命长，维护成本低

• 适配性较好：可以测量的介质类型多，包括常温气体、高温蒸汽、各种清洁的液体，并且测量结果不受流体的温度、压力、粘度的影响（需要进行温压补偿）

• 输出信号多样：可以输出 4-20mA 模拟信号、脉冲信号，也支持 RS485、HART 等数字通讯协议，方便接入工业控制系统

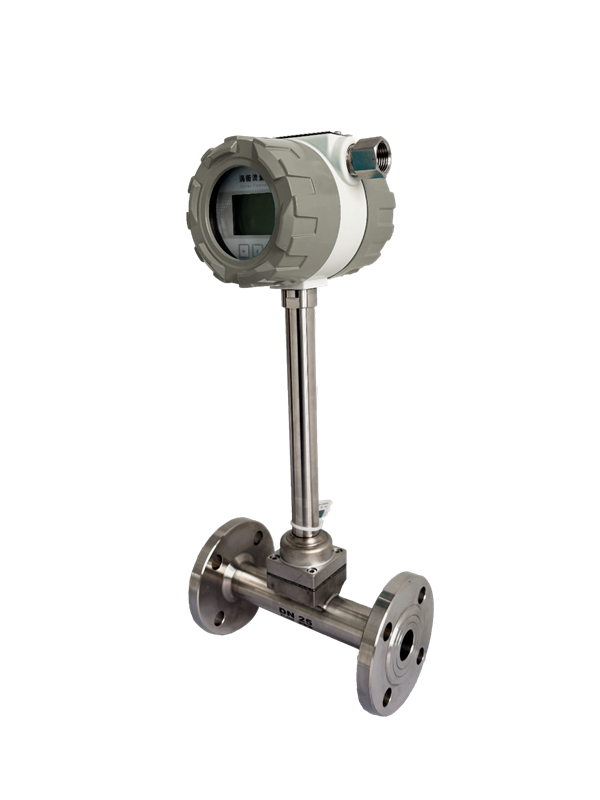

SHV系列卡门涡街流量计技术参数：

·电远传本质安全火花防爆ExiaⅡCT6、电远传隔爆可用于易燃易爆危险场合隔爆型ExdⅡCT6

·供电电源

标准型：二线制24VDC供电

交流型：交流220VAC供电

电池型：电池3.6V 7.5AH锂电池，可连续使用三年

·输出信号

脉冲输出：低电平<1伏,高电平>10伏

模拟输出：二线制24VDC供电，4-20mA标准电流信号输出

HART输出：二线制24VDC供电，4-20mA标准电流信号输出叠加HART协议

RS485通讯

·显示方式：6位浮点数显示瞬时流量,8位浮点数显示累积流量

·精度：±0.5%、±1.0%、±1.5%（蒸汽）

·防护等级：IP65、IP67

·电气接口：M20×1.5，1/2"NPT

·主体材质：304SS，316SS，316L

·连接方式

管道连接：法兰连接、夹装连接

插入式连接

·管道式口径：DN15～DN300

·插入式口径：DN200-DN2000

·公称压力：DN15～DN50 PN4.0；DN80～DN200 PN1.6；DN200～DN300 PN1.0

·较小量程：0.3～6m3/h液体， 2.0～20m3/h气体/过热蒸汽

·较大量程：180～2500m3/h液体，900～18000m3/h气体/过热蒸汽

·介质温度

普通型-40～+200℃

高温型200～+350℃

安装要求

1. 安装位置：需要安装在流体流动平稳的直管段上，避免安装在管道的弯头、阀门、泵的进出口附近

2. 直管段要求：上游直管段长度需要≥15 倍管径，下游直管段长度需要≥5 倍管径，如果管道前方有整流部件，直管段长度可以适当缩短

3. 安装方式：可以水平、垂直安装，垂直安装时流体需要自下而上流动；水平安装时，漩涡发生体需要处于水平位置

4. 避免干扰：要远离强磁场、强振动的设备，避免磁场和振动影响漩涡频率的检测
