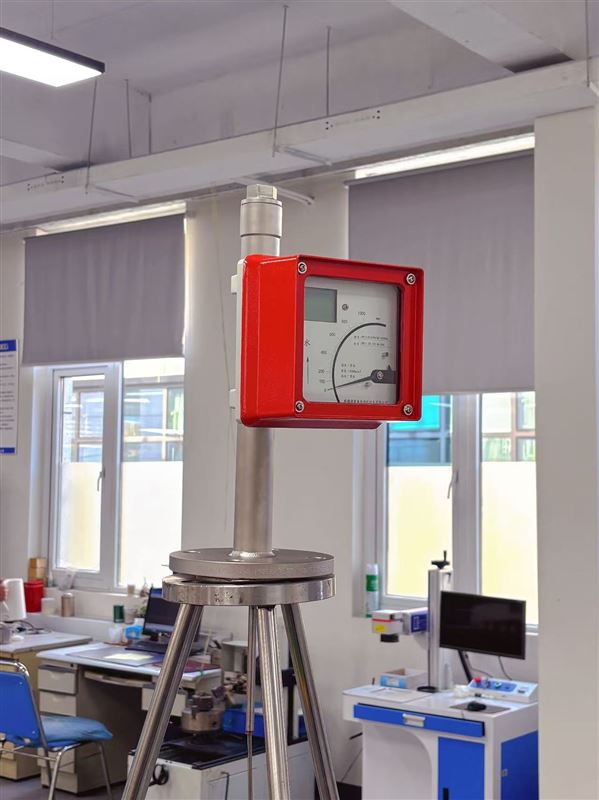

承德盛合智能浮筒液位计是一种基于阿基米德浮力原理的液位测量仪表，广泛应用于工业过程控制中。

承德盛合智能浮筒液位计工作原理

主要结构

• 浮筒：通常由不锈钢、哈氏合金等耐腐蚀材料制成，形状多为圆柱形。

•  弹簧系统：将浮力变化转换为机械位移，通过弹簧的伸缩变化，实现液位的测量。。

• 变送器：将机械位移转换为标准电信号，如 4-20mA、HART 等，以便于远传和显示。

• 过程连接：包括法兰、螺纹或卡箍等安装方式，以适应不同的压力等级和管道接口。

主要特点

• 优点：具有耐高压、高温的特点，耐压可达 25MPa，耐温可达 400℃；适用于腐蚀性、粘稠介质的测量；可测量液位和界面，采用双浮筒设计时可用于界面测量；机械结构稳定，维护量低。

选型要点

• 测量类型：根据需求选择液位测量或界面测量

• 浮筒材质：根据被测介质的腐蚀性选择合适的材质，如 316 不锈钢、哈氏合金、PTFE 等。

• 过程连接：根据管道或设备接口选择合适的连接方式，如法兰、螺纹、卡箍等。

• 输出信号：根据实际需要选择标准电信号或数字信号。

• 防爆等级： Ex d IIC T6 隔爆型或 Ex ia IIC T4 本安型。

安装与维护

• 安装要求：需垂直固定，避免倾斜，以确保浮筒能够自由运动；安装位置应远离进料口或搅拌区域，防止介质湍流对测量造成影响。

• 校准：由于受介质密度影响大，安装后需输入实际介质密度进行校准，常用的校准方法有砝码挂重法和现场水校法。

• 常见故障及处理：当出现液位无变化时，可能是浮筒卡死或被沉积物包裹，需拆卸清洗或更换浮筒；若信号波动大，可能是介质湍流或有气泡，可加装稳流管或调整安装位置；若读数偏差，可能是密度设置错误或浮筒腐蚀，需重新校准密度或检查浮筒材质。

典型应用

承德盛合智能浮筒液位计技术参数：
