承德盛合智能靶式螺纹流量开关是一种通过螺纹接口与管道连接，用于监测流体流量并输出开关信号的仪器，在工业生产和流体控制系统中应用广泛。

‍‍‍‍‍‍‍‍‍

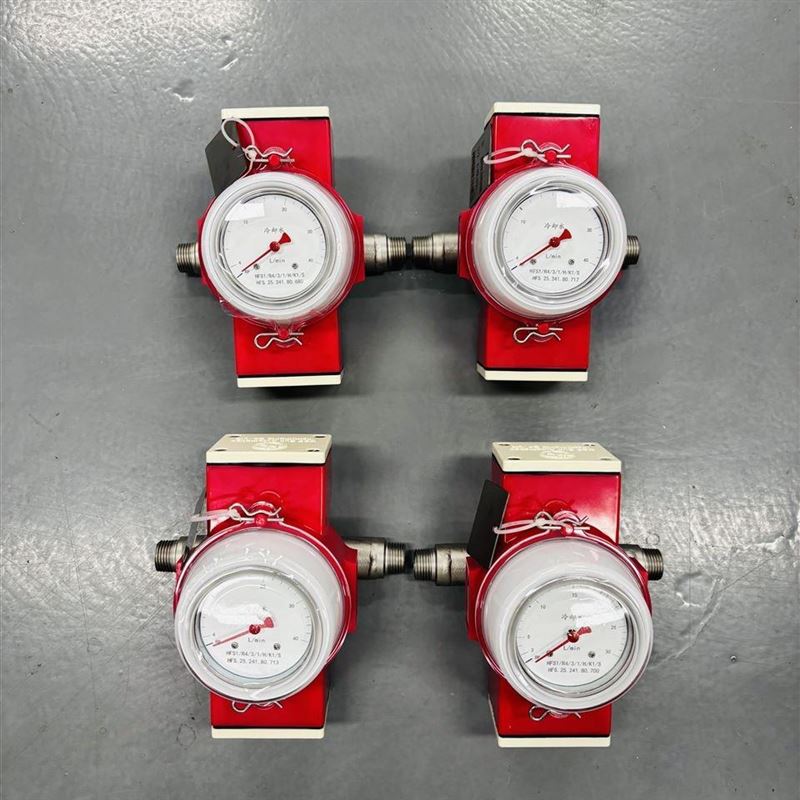

承德盛合智能靶式螺纹流量开关

工作原理

• 靶式原理：SHS 系列，采用锥形测量管和测量靶。当流体通过时，测量靶依据流量大小产生位移，该位移靠弹簧平衡力作用达到平衡，再通过磁耦合系统传到指示系统，当流量超过或低于预置开关点时，输出控制信号。

• 安装便捷：螺纹连接方式，无需特殊工具，可快速安装在管道上，且能适应不同管径，通过变径接头实现与管道的连接。

• 适用范围广：可测量多种流体，包括水、油等，能适应不同的工作温度和压力条件。

• 输出信号：干簧管触点信号、放大继电器开关信号等，可与各种控制系统兼容，实现流量的报警和控制。

技术参数

• 测量范围：不同型号的测量范围差异较大， SHS1 型流量开关的测量范围为 0.02-30m³/h。

• 连接形式：常见的螺纹规格有 3/4"～2-1/2" 等，可满足不同管径的连接需求。

• 操作压力：一般能承受较高的压力， SHS1 型操作压力为 4.0MPa。

• 介质温度：标准型通常能适应 - 40～120℃的介质温度，高温型可高达 300℃。

• 测量精度：精度一般在 ±8%～±12% 左右，开关重复性可达 ±2.5%。

应用领域

• 工业冷却系统：监测冷却水流量，防止设备过热。

• 润滑系统：用于石油、化工、冶金等行业的发电机、电动机等设备的润滑系统，实时监测润滑油流量，避免设备因润滑不足而损坏。

• 能源电力行业：在火力发电、水力发电等领域，对循环水、润滑油等流体的流量进行监测和控制，保障发电设备的正常运行。

• 承德盛合智能靶式螺纹流量开关：具有流量现场指示功能，表体采用 304 或 316L 不锈钢材质，外壳为塑料，防护等级为 IP65。

•

•
