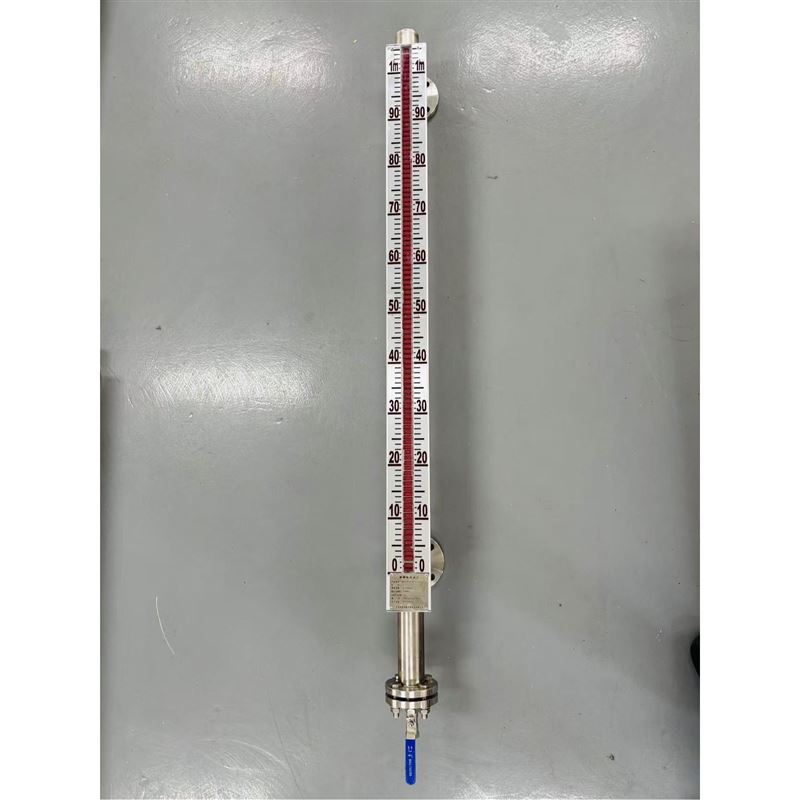

1000mm磁翻板液位计
  • 产品型号:SHL1
  • 厂商性质:生产厂家
  • 更新时间:2025-12-24
  • 访  问  量:17
简要描述:

1000mm磁翻板液位计,是一种基于浮力原理和磁性耦合作用的液位测量仪表。用于石油、化工、冶金、电力、医药、食品、造纸等行业液体的测量与过程控制。

在线咨询

联系电话:13031417282

产品详情
品牌其他品牌应用领域化工,石油,综合

1000mm磁翻板液位计

工作原理

磁翻板液位计在密闭的管内装有带环形磁铁的浮球,当被测容器内液位升降时,液位计本体管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,推动红、白翻柱翻转 180°。当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红白分界处为容器内介质液位的实际高度,从而实现液位指示。

结构特点

磁翻板液位计主要由浮子、测量管、翻柱指示器等部分组成。浮子随液位升降,其内部磁钢与外部翻柱的磁性相互作用。测量管一般采用不锈钢等材质,具有良好的耐腐蚀性和密封性。翻柱指示器安装在测量管外侧,便于直观读取液位高度。

技术参数

  • 测量范围:300-6000mm。

  • 准确度:±5mm   ±10mm

  • 工作压力:1.0  1.6  4.0  6.4  10.0  16.0Mpa

  • 介质温度:常温型一般为 - 70℃-400℃,远传型200℃-400℃

  • 介质密度:一般要求介质密度大于 ≥450Kg/m³

1000mm磁翻板液位计安装方式

  • 侧装式:将液位计安装在容器的侧面,通过法兰或螺纹与容器连接,适用于大多数场合。

  • 顶装式:从容器顶部安装,适用于不宜侧面开孔的容器,如地下槽、箱、池等。
