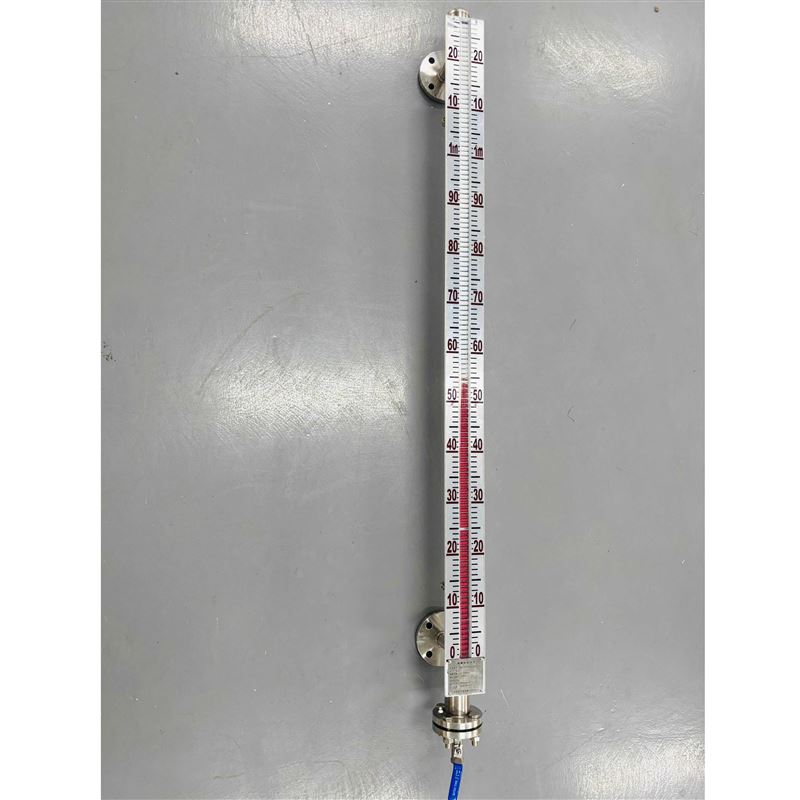

1200mm磁翻板液位计
  • 产品型号:SHL1
  • 厂商性质:生产厂家
  • 更新时间:2025-12-24
  • 访  问  量:7
简要描述:

1200mm磁翻板液位计磁翻板液位计,磁翻板液位计以磁性浮子为感测元件,并通过磁性浮子与显示色柱中磁性体的磁耦合作用,反映被测液位或界面的测量仪表。‍

在线咨询

联系电话:13031417282

产品详情
品牌其他品牌价格区间1-3千
产地类别国产应用领域化工,石油,综合

1200mm磁翻板液位计工作原理

磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转 180°。当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

产品特点

  • 读数直观:磁翻板指示器以红白双色显示液位,视角宽,读数清晰,便于操作人员快速获取液位信息。

  • 结构简单,安装方便:设计紧凑,安装过程简便,无需复杂工具,维护费用低。

  • 密封性强,防泄漏:采用特殊接口处理,适用于高温、高压、腐蚀的场合,确保测量准确性和安全性。

  • 功能齐全:可实现就地显示、远传变送、报警控制等功能,还可选配上下限开关输出,实现液位的自动控制或报警。


主要技术参数

型号

SHL1

测量范围

300---6000mm水(任选)

精度

±5mm   ±10mm

防护等级

IP65   IP67

防爆等级

电远传本安型ExiaⅡCT6

电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6

介质密度

≥450Kg/m³

界面测量

两种介质密度差≥150g/L

介质粘度

≤150CP

介质温度

就地型:-70~+400℃

远传型:-40~+200℃

远传高温型:200℃~400℃

环境温度

-40~+70℃

过程连接

侧装式法兰DN20、DN25

顶装式法兰DN100、DN150

工作压力

1.0  1.6  4.0  6.4  10.0  16.0Mpa

主体材质

201SS,304SS,316SS,316L,不锈钢衬PTFE

电气接口

M20×1.5,1/2"NPT,1/2"G

仪表类型

就地指示型:大型刻度条,双色显示,就地直读,翻柱直径8mm

远传变送型:大型刻度条,双色显示,就地直读,二线制24VDC供电,4-20mA标准电流信号输出

报警开关型:可在就地指示型或远传变送型上增加限位开关,实现液位控制功能

供电电源

二线制24VDC供电




























1200mm磁翻板液位计应用领域

广泛应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
