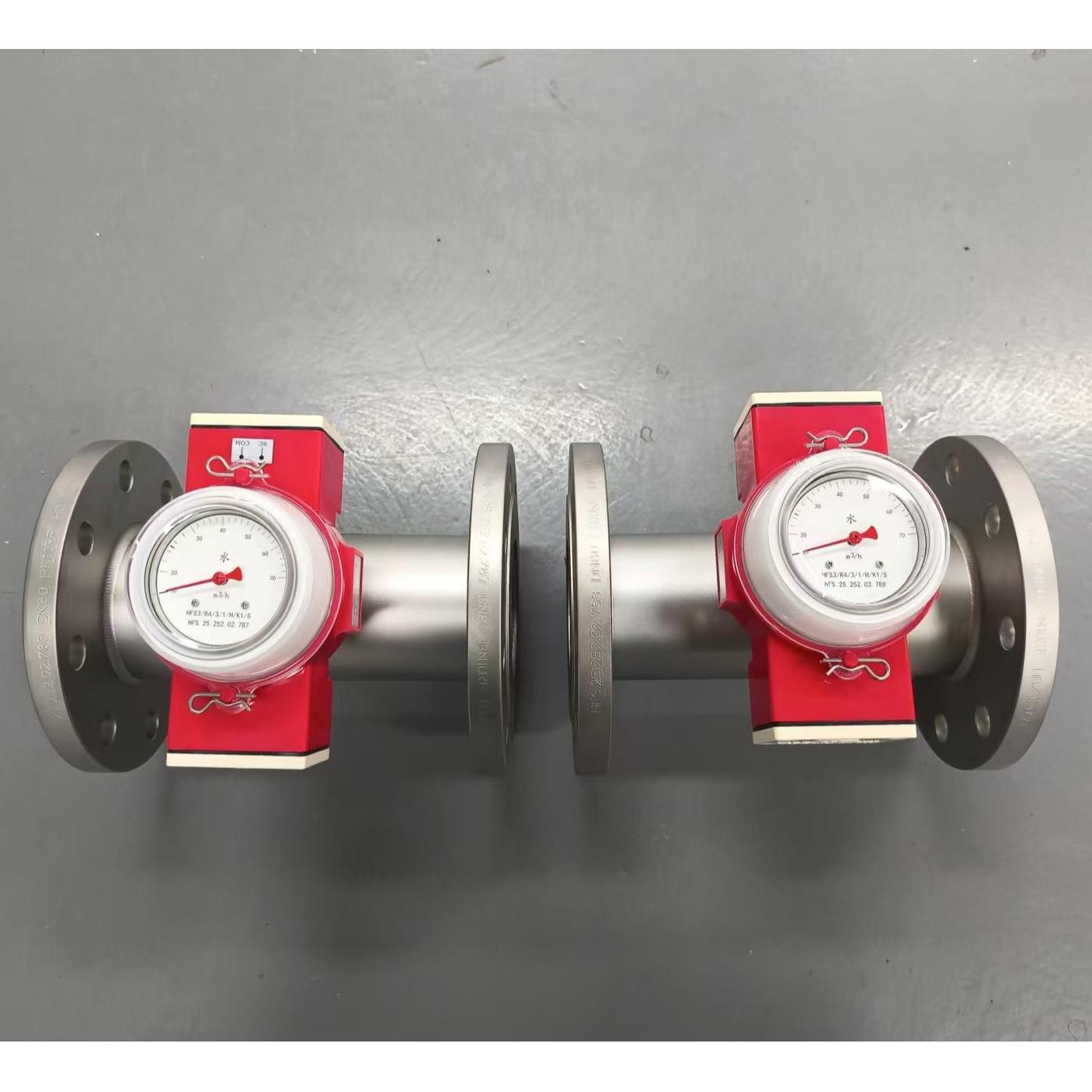

DN80法兰连接水流量开关
  • 产品型号:SHS
  • 厂商性质:生产厂家
  • 更新时间:2025-12-25
  • 访  问  量:7
简要描述:

DN80法兰连接水流量开关是一种用于管道系统中监测水流量并在流量达到预设值时触发开关信号的自动化控制设备。DN80表示公称直径为 80mm(约 3 英寸),法兰连接是指与管道的连接方式。

在线咨询

联系电话:13031417282

产品详情
品牌其他品牌3C额定电压范围36V及以下
应用领域化工,石油,制药/生物制药,综合

      DN80法兰连接水流量开关是一种用于管道系统中监测水流量并在流量达到预设值时触发开关信号的自动化控制设备。DN80表示公称直径为 80mm(约 3 英寸),法兰连接是指与管道的连接方式。

它的核心功能是:

      ●实时监测管道内水流量;

      ●在流量高于或低于设定阈值时输出开关信号;

      ●防止设备 "干烧" 或过载运行;

 靶式 (挡板式) 原理

     ●管道中设置锥形测量管和测量靶;

     ● 水流冲击测量靶产生位移;

     ●位移通过弹簧平衡力系统产生平衡;

     ●通过磁耦合系统将位移传递到指示机构并触发开关;

DN80法兰连接水流量开关主要技术参数:

参数数值说明
公称直径DN80 (3")适配管道口径
流量范围10-70 m³/h不同型号有差异
工作压力1.6-4.0 MPaPN16/PN40 标准
介质温度≤120℃标准型
精度±8%~±12%测量精度
重复性±2.5%开关动作一致性
连接方式法兰连接 (GB/T9119 等)配套 DN80 法兰
输出信号1-2 个 SPDT/DPDT 触点可接 24VDC/220VAC
防护等级IP65防尘防喷水

安装位置要求:

1.必须安装在直线管道上,前后分别有≥5D 的直管段;

2.水平管道:流体流向与开关箭头一致(左→右或右→左);

3.垂直管道:流体自下向上流动;

4.避免安装在管道弯头、阀门附近或流体扰动处;
