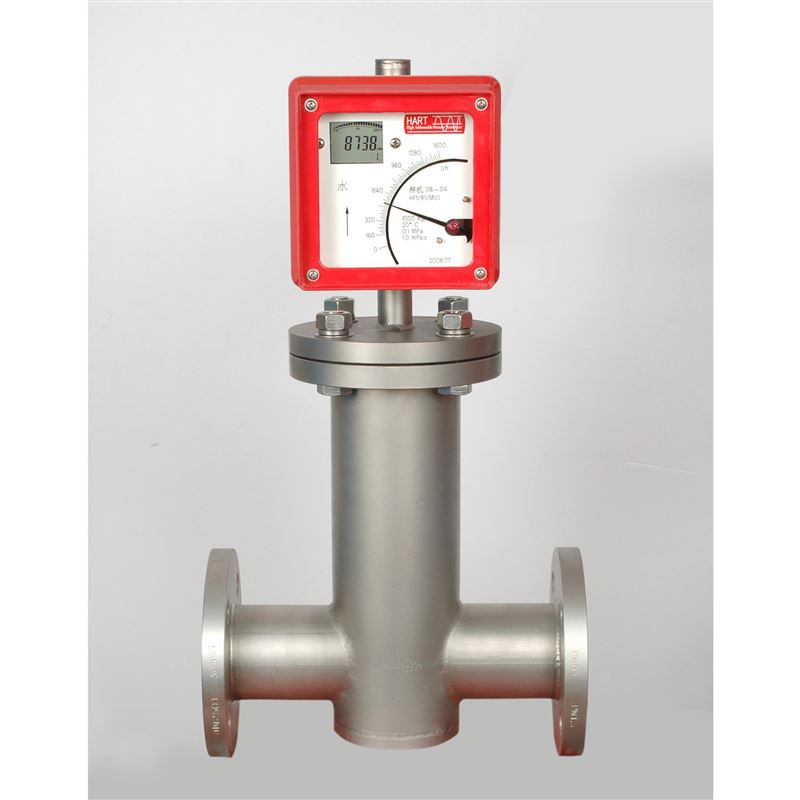

水平管道连接本安型金属管浮子流量计，是适配防爆危险区、水平安装于工艺管道的变面积式流量仪表，核心靠本安电路（ExiaⅡCT6 常见）与水平安装结构保证安全与测量稳定，适合中小口径、低流速的液体 / 气体工况。

水平管道连接本安型金属管浮子流量计核心原理与本安特性

1. 测量原理：基于变面积法，水平锥形管内浮子随流量变化稳定在对应位置，磁耦合将位置信号传递至指示器 / 本安电路，转换为就地显示或 4-20mA 远传信号。

2. 本安核心：防爆标志常见 ExiaⅡCT6，电路能量受控，需配安全栅等关联设备；电缆接口多为 M20×1.5，杜绝电气火花点燃危险气体。

3. 水平适配：内部浮子与导杆设计适配水平流向（自左向右 / 自右向左），确保浮子无卡滞、指示线性。

仪表类型及材料

水平管道连接本安型金属管浮子流量计安装规范（确保精度与安全）

1. 安装基准：水平度偏差≤±2°，管道法兰与仪表法兰同轴平行，避免轴向应力；加管道支撑防振动与变形。

2. 直管段与旁路：上游≥5DN 直管段，下游≥2DN 或 250mm；建议装旁路，方便检修不停车。

3. 流体预处理：含杂质 / 铁磁颗粒时，上游装过滤器 / 磁过滤器；脉动流加缓冲器，保证单相稳定流动。

4. 阀门位置：控制阀装在下游，避免上游节流导致浮子不稳。

5. 防爆布线：本安回路需配安全栅，电缆用屏蔽线，接地可靠，远离强磁场（≥10cm）。

• 安装与调试步骤（可直接执行）

• 管道准备：吹扫焊渣与杂质，核对法兰 / 螺纹规格，安装垫片与紧固件。

• 水平固定：用水平仪校准，紧固法兰螺栓（对角均匀），加装中间支撑（大口径 / 长管道）。

• 电气接线：本安电路接安全栅，核对极性，密封电缆接口，避免进水 / 尘。

• 调试：通流后观察浮子移动是否平稳，核对就地指示与远传信号（4-20mA），误差超差时重新校准或调整阻尼。
