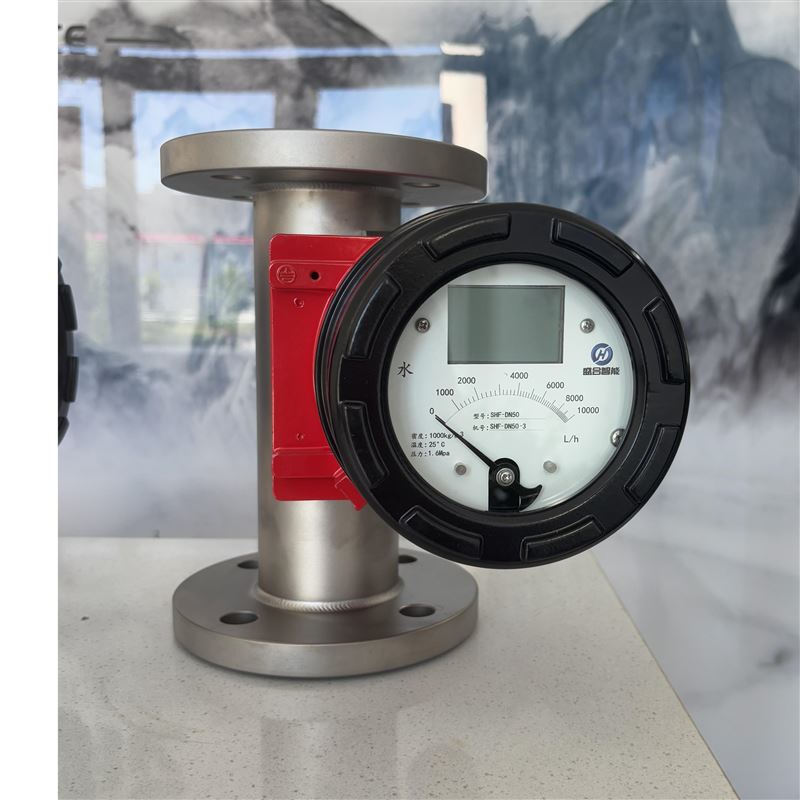

DN50转子流量计，是按照JB/T6844-2015行业标准生产制造的。它利用流体的动力作用，使浮子在垂直安装的测量管中顺流向上移动，浮子的位移量与流量的大小成比例。通过磁传递系统，以不接触方式，将浮子位移量传给指示器直接指示流量的大小。

在线咨询

联系电话：13031417282

产品详情

品牌	其他品牌	应用领域	化工,石油,包装/造纸/印刷,钢铁/金属

当被测介质自下而上流经锥形测量管时，浮子的上下端产生差压形成上升的力，当浮子所受上升力大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，环隙处流体流速下降，浮子上下端差压降低，上升力减少，直到上升力等于浸在流体中浮子重量时，浮子稳定在某一高度，该高度对应着被测介质流量的大小。

仪表型号		SHF
主体材质		304S408，316L，Ti，不锈钢衬PTFE，其它按用户要求
安装形式		垂直安装，自下向上
		垂直安装，自上向下
		水平安装，自左向右或自右向左
		底侧安装，底进侧出
		侧侧安装，侧进侧出
指示器		现场就地瞬时流量指示
		现场就地瞬时流量指示，带上下限位警报
		远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带 HART@通讯协议，本安防爆
		远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型
		3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出
测量范围	量程	2～20m³/h水，20-600m3/h Air at ATP
介质温度	就地型	-40℃～+300℃
介质温度	远传型	-20℃～+80℃
环境温度	就地型	-40℃～120℃
环境温度	远传型	-20℃～70℃
精度	就地型	±1.5%
精度	远传型	±1.0%
量程比		10：1
防护等级		IP65 IP67
防爆标志		ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型
电缆接口		本安型：M20×1.5 隔爆型：1/2"NPT
公称压力		DN15-DN50 4.0Mpa
公称压力		DN80-DN200 1.6Mpa
夹套形式		保温夹套、冷却夹套
连接形式		法兰连接标准HG/T20592-2009
附件		1磁过滤器 2直管段

安装要求：流量计必须垂直于地面安装，倾斜度不得超过 2°，进口端需有不少于 10DN 的直管段，出口端不少于 5DN 的直管段，调节控制阀应安装在流量计的下游。
使用注意事项：安装前需清理管道内杂物，若被测介质为脉动流或两相流，应在上游安装缓冲器；若介质较脏或含导磁颗粒，需安装过滤器。当被测流体的密度与水不同，或被测气体的参数与标准状态不同时，需对流量计示值读数进行换算。
