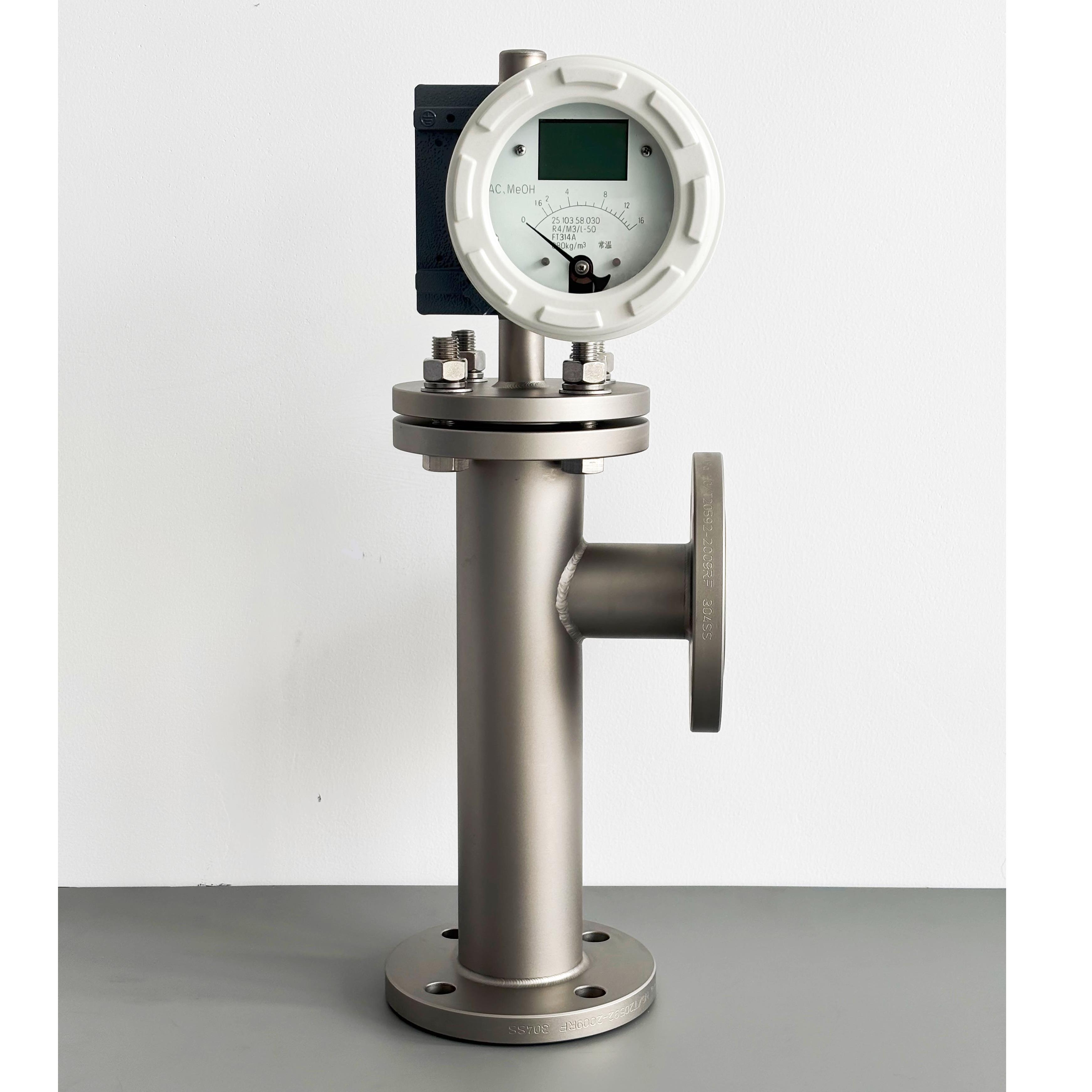

DN50底进侧出浮子流量计隔爆型，全金属结构设计，短行程，便于安装。产品坚固简洁、使用寿命长，广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体介质的测量与过程控制。全金属结构设计，耐高温高压、防腐；产品坚固简洁、使用寿命长；现场就地瞬时流量指示；主体材质优质S30408不锈钢；

结构与原理

• 结构：主要由直立的椎管和可在其中上下移动的浮子组成，还包括传感器和转换器两部分。传感器将流量转换为浮子的位移，通过磁耦合系统将位移传递给转换器，实现流量显示。

• 原理：当流体自下而上流经椎管时，浮子在流体动能产生的推力和浮力作用下上升，随着环形流通面积增大，推力下降，当推力与浮力之和等于浮子重力时，浮子稳定在某一高度，该高度对应着相应的流量值，通过磁耦合系统将浮子位置传递给指示器，显示流量。

技术参数

• 测量范围：水（20℃）为 1-200000L/h，空气（20℃，0.1013MPa）为 400－4000m³/h。

• 量程比： 10:1，

• 精度等级：1.5 级， 1.0 级。

• 压力等级：DN50 为 4.0MPa

• 防爆等级：通常为 ExdIICT6。

• 连接方式：法兰连接

性能优势

• 适用范围广：可测量液体、气体

• 维护量小：全金属结构，非接触磁耦合传动，可靠，维护量小，寿命长。

• 显示功能多样：可选双行大液晶显示，可现场显示瞬时 / 累计流量，带背光单轴灵敏指示。

• 供电方式灵活：可选二线制、电池、交流供电方式。

DN50底进侧出浮子流量计隔爆型工作原理

安装与使用

• 安装要求：需根据不同的安装方式，选择合适的位置，确保流体流动稳定。例如底进侧出型，要保证底部入口和侧面出口的管道连接正确，且有足够的直管段长度。

• 使用注意事项：在易燃易爆环境中，必须按照防爆要求进行安装和接线，确保隔爆性能不受破坏。同时，要根据被测介质的特性，选择合适的接液材质和测量范围。
