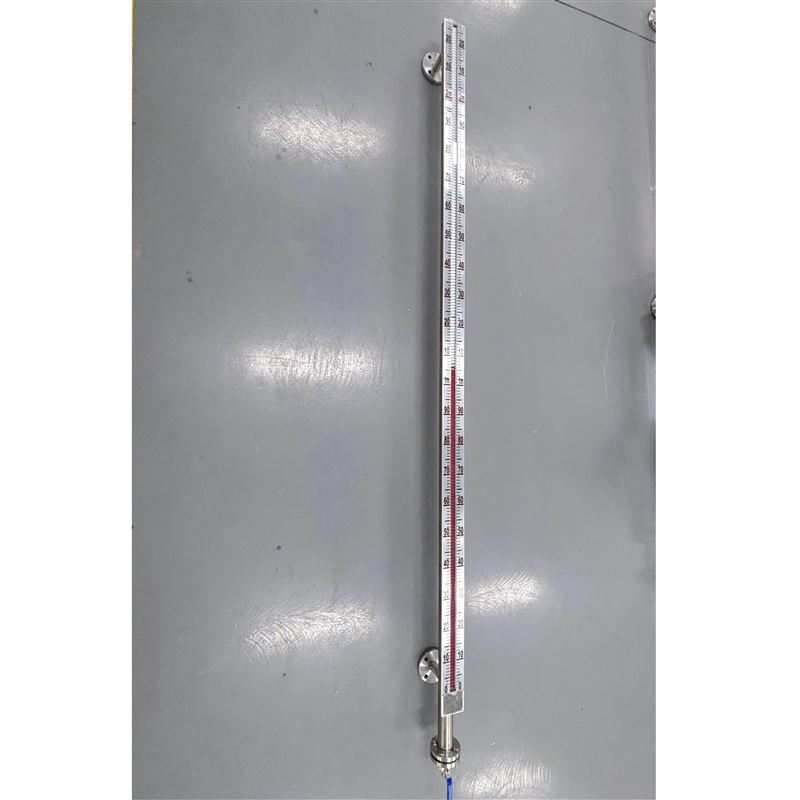

2200mm磁翻板液位计以磁性浮子为感测元件，并通过磁性浮子与显示色柱中磁性体的磁耦合作用，反映被测液位或界面的测量仪表。‍

在线咨询

联系电话：13031417282

产品详情

品牌	其他品牌	价格区间	1-3千
产地类别	国产	应用领域	化工,石油,综合

2200mm磁翻板液位计工作原理：基于浮力原理和磁性耦合原理工作。当容器内液位升降时，测量管中的磁性浮子随之上下移动，浮子内的磁钢通过磁性耦合作用驱动显示面板上的磁性翻片翻转，通常红色表示液相区域，白色表示气相区域，翻片的翻转位置直接指示液位高度。

产品特点：具有读数直观的特点，以红白双色显示液位，视角宽，便于操作人员快速获取液位信息。其结构简单，安装方便，维护费用低，且密封性强，防泄漏，能适用于高温、高压、腐蚀等各种复杂工况。此外，还具备多种功能，可实现就地显示、远传变送、报警控制等。

主要技术参数

型号	SHL1
测量范围	300---6000mm水（任选）
精度	±5mm ±10mm
防护等级	IP65 IP67
防爆等级	电远传本安型ExiaⅡCT6
防爆等级	电远传隔爆可用于易燃、易爆危险场合隔爆型ExdⅡCT6
介质密度	≥450Kg/m³
界面测量	两种介质密度差≥150g/L
介质粘度	≤150CP
介质温度	就地型：-70～+400℃
	远传型：-40～+200℃
	远传高温型：200℃～400℃
环境温度	-40～+70℃
过程连接	侧装式法兰DN20、DN25
过程连接	顶装式法兰DN100、DN150
工作压力	1.0 1.6 4.0 6.4 10.0 16.0Mpa
主体材质	201SS，304SS，316SS，316L，不锈钢衬PTFE
电气接口	M20×1.5，1/2"NPT，1/2"G
仪表类型	就地指示型：大型刻度条，双色显示，就地直读，翻柱直径8mm
	远传变送型：大型刻度条，双色显示，就地直读，二线制24VDC供电，4-20mA标准电流信号输出
	报警开关型：可在就地指示型或远传变送型上增加限位开关，实现液位控制功能
供电电源	二线制24VDC供电

2200mm磁翻板液位计安装注意事项：液位计安装必须垂直，法兰中心线垂直度≤4‰，由于其测量范围为 2200mm，大于 3 米，需要考虑增加中间加固法兰或耳攀作固定支撑，以增加强度。
应用领域：广泛应用于化工、石油、食品等行业，可对各种液体储存、输送等场合的液位进行可靠监测。
