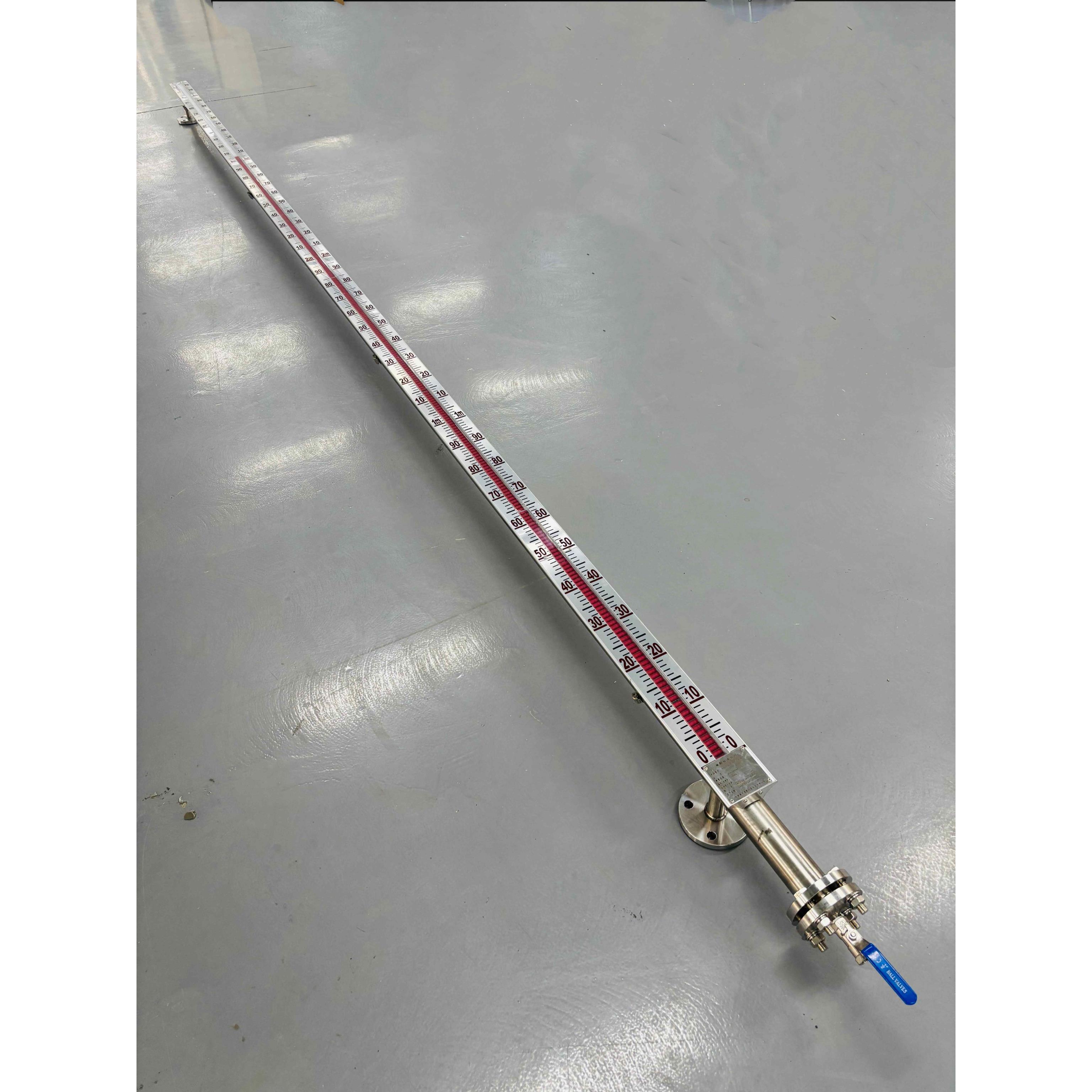

4200mm磁翻柱液位计
  • 产品型号:SHL1
  • 厂商性质:生产厂家
  • 更新时间:2025-12-25
  • 访  问  量:6
简要描述:

4200mm磁翻柱液位计,磁翻板液位计以磁性浮子为感测元件,并通过磁性浮子与显示色柱中磁性体的磁耦合作用,反映被测液位或界面的测量仪表。‍

在线咨询

联系电话:13031417282

产品详情
品牌其他品牌价格区间1-3千
产地类别国产应用领域化工,石油,综合

4200mm磁翻柱液位计工作原理

仪表主体通过法兰与容器侧壁连接,形成连通器结构,确保主体内液位与容器液位始终等高。测量管内有一个磁性浮子,其密度略低于被测介质,会随液位的升降而上下浮动。浮子内的永磁体通过磁耦合作用,驱动外部翻板箱中的双色磁翻柱翻转,液面处翻柱显示红色,清晰标识实时液位高度。

结构组成

  • 测量本体:通常为直管或旁通管结构,材质有 304/316 不锈钢、PVC 等。

  • 磁性浮子:核心驱动单元,内置永磁体,浮子材质根据介质特性可选钛合金、哈氏合金等。

  • 翻板指示器:由双色磁翻柱阵列组成,一般有铝合金或工程塑料防护罩。

  • 远传变送器:可选配,可将磁信号转为 4-20mA 电流信号或开关量信号,实现远程监控。

技术参数

  • 显示精度:  ±10mm。

  • 工作压力:1.0  1.6  4.0  6.4  10.0  16.0Mpa

  • 介质温度:就地型:-70~+400℃,远传型:-40~+200℃

  • 介质密度:≥450Kg/m³

  • 介质粘度:≤150CP

安装注意事项

  • 垂直度:液位计必须垂直安装,倾斜度≤±3°,否则会导致浮球卡滞或磁翻柱指示错误。

  • 避开干扰源:应远离强磁场设备及振动源,防止磁耦合失效或翻柱误动作。

  • 中间支撑:由于 4200mm 的测量范围较大,法兰间距超过 4m 时需增设中间支撑,以防止管道变形。


4200mm磁翻柱液位计使用说明:

1.开箱检查仪表的型号与选购的型号是否一致,法兰尺寸及中心距离是否与现场尺寸一致。2.液位计安装需垂直,以保证性浮筒在主导管内上下运动自如。

3.液位计与容器之间应装有阀门,以便清洗和检修时切断物料。

4.液位计筒体周围不容许有磁体靠近,否则会影响液位计正常工作。
